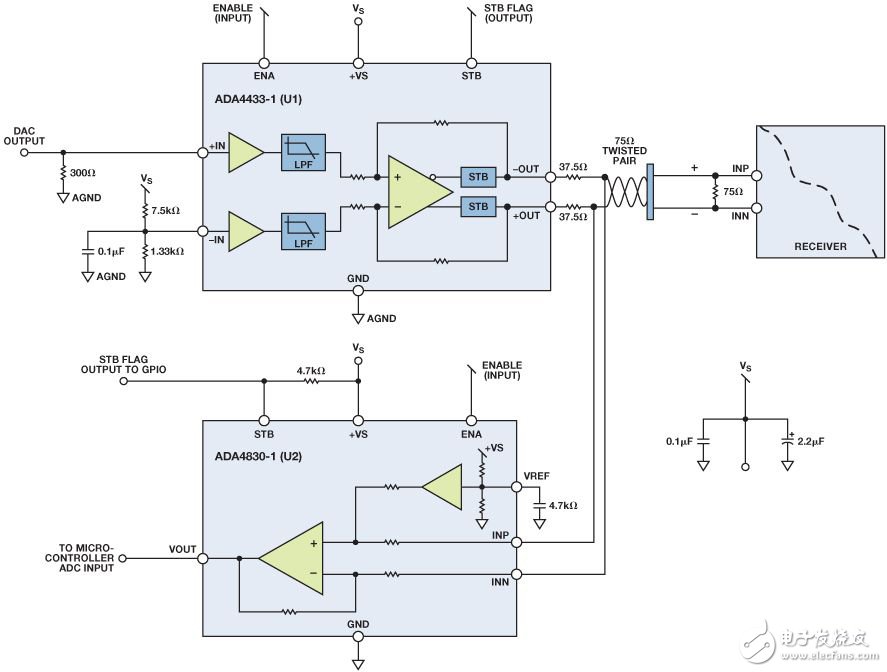

圖1. 使用ADA4433-1 （U1）和ADA4830-1 （U2）的線路診斷電路。電池短路故障檢測，U1和U2都具有集成電池短路檢測功能和STB輸出標志。在電池短路事件中，U2的輸出標志位將發信號指示邏輯低狀態，微控制器的通用輸入/輸出（GPIO）端口可以輕松地讀取該信號。對地短路故障檢測（單路輸出），將U1的正輸入端（INP）連接到負輸入端（INN）。+OUT和-OUT之間的差分輸出應為0 V。如果任一個輸出對地短路，則U2輸出端的差分電壓應大于500 mV。對地短路故障檢測（兩路輸出），將U1的正輸入（INP）設置為0 V。+OUT和-OUT之間的差分輸出應為大約1 V。如果兩路輸出都對地短路，則U2輸出端的差分電壓為大約0 V。將U1的正輸入（INP）設置為0 V。+OUT和-OUT之間的差分輸出應為大約1 V。如果有短開的連接，則在U2的輸出端產生的差分電壓為大約500 mV。將U1的正輸入（INP）設置為0 V。+OUT和-OUT之間的差分輸出應為大約1 V。如果兩路輸出短路連在一起，則在U2的輸出端產生的差分電壓為大約0 V。將U1的正輸入（INP）設置為0 V。+OUT和-OUT之間的差分輸出應為大約1 V。在U2的輸出端產生的差分電壓為大約250 mV。
